Variador de frecuencia 3 Fases 1HP~3HP 220V,380V

  • 3 VFD de fase 3, inversores de fase
Características del Producto:
  • V/F& control de vector sin-sensor
  • Respuesta control PID & bomba hidráulica PID
  • Aumento de par de fuerza automático& compensación de error
  • Ahorro de Energía & regulación automática de voltaje
  • Frecuencia de producción 0.1~400Hz
  • Interfaz de comunicación RS-485(tasa de baudio 38400 max.)
  • 8-juego control de velocidad& 7-juego control de proceso
  • Ajuste de S curva, V/F curva & simple control vectorial
  • Función de retención de cero velocidad& Función de reposo/recuperación
  • Seguidor de Proceso 0-10VDC,4-20mA
Próximo
Lista de vuelta
Consulta
  • Descripción del producto
  • Característica de producto
  • Especificaciones del producto

230 Series:

Número de modelo
CY-S100-###-23		 101 102 103 104 105 106
Max. Aplicable
Salida de motor(KW)		 0.75 1.5 2.2 3.7 5.5 7.5
Max. Aplicable
Salida de motor (HP)		 1 2 3 5 7.5 10
Frecuencia nominal(Hz) 0.1~400Hz
Corriente de salida nominal(A) 4.8 7.0 10 17 25 33
Voltaje nominal 1.3 Phase
220VAC
±10%		 3 Phase 220VAC±10%
Corriente de motor(A) 3.6 6.3 8.7 14 21 28
Frecuencia de motor(Hz) 60.00
Frecuencia de error(Hz) 3.00
Frecuencia portadora(Hz) 1~15K
Método de enfriamiento Ventilación forzada

380 Series:

Número de modelo
CY-S100-###-43		 201 202 203 204 205 206
Max. Aplicable
Salida de motor(KW)		 0.75 1.5 2.2 3.7 5.5 7.5
Max. Aplicable
Salida de motor (HP)		 1 2 3 5 7.5 10
Frecuencia nominal(Hz) 0.1~400Hz
Corriente de salida nominal(A) 3 4.5 5.3 8 14 18
Voltaje nominal 3 Phase 380VAC±10%
Corriente de motor(A) 2.1 3.6 5.0 7.8 12.2 16.2
Frecuencia de motor(Hz) 60.00
Frecuencia de error(Hz) 3.00
Frecuencia portadora(Hz) 1~15K
Método de enfriamiento Ventilación forzada

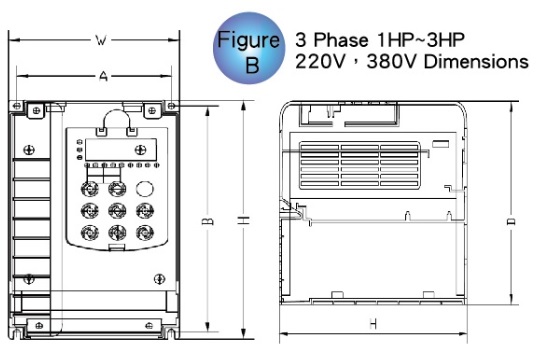

 Poder de motor aplicable  Dimensiones de montaje  Dimensiones enteras  Instalar apretura(mm)  Marco
 Modelo A B H W D
CY-S100-007-21A 76.8 131.6 140 85 115.3 4 A
CY-S100-101-23
CY-S100-102-23
CY-S100-103-23
CY-S100-201-43
CY-S100-202-43
CY-S100-203-43		 103.6 175 185 118 154 4 B
CY-S100-104-23
CY-S100-105-23
CY-S100-106-23
CY-S100-204-43
CY-S100-205-43
CY-S100-206-43		 148 235 247 160 175 5 C
 Características De Control Método de control SPWM Control(V/F o control de vector sin-sensor)el auto-par de fuerza ,auto-compensación de error; comienzo de par de fuerza puede ser el 150% a 5.0Hz
Características de par de fuerzas el auto-par de fuerza ,auto-compensación de error; comienzo de par de fuerza puede ser el 150% a 5.0Hz
Capacidad de sobrecarga El 150% de corriente nominal por 1 minuto
Tiempo de Acel/Decel 0.01~600 segundos
V/F Curva Ajustable V/F Curva establecida
Prevención de bloqueo 20 to 200%, configuración de corriente nominal



 Configuración De frecuencia Teclado Ajuste mediante botón del teclado ( arriba / abajo)
Señal externa Medidor de potencia-5KΩ/0.5W,0 a + 10VDC,4 a 20mA,RS485 interfaz; Multi-Función Entrada 0 a 5(7 etapas, Jog, arriba/abajo)
 Configuración De operación Teclado Ajuste mediante ,Activación, STOP
Señal externa M0 a M5 se pueden combinar para ofrecer modos variados de operación, RS-485 interfaz serial(MODBUS).
Multi-Función Entrada Señal Multi-etapa selección 1 a 7 ,Jog, acel/decel inhibe,primero a cuarto acel/decel interruptores, PLC operación externa Base Block(NC,NO),ARRIBA/ABAJO Configuraciones de las teclas , selecciones , reinicio del controlador
Multi-Función Salida Indicación Operación del inversor , el alcance de frecuencia , sin cero , el bloque de base, indicación de fallo , la indicación local / remoto, indicación de operación del PLC , la salida del motor auxiliar, alarma de sobrecalentamiento , parada de emergencia
 Señal de salida analógica frecuencia/corriente analógica salida de señal
Función de operación AVR,S-Curva, sobre-voltaje, sobre-corriente prevención de bloqueo, récord de fallo, frecuencia portadora ajustable, frenado DC , momentánea reinicio pérdida de potencia , la sintonización automática, límites de frecuencia , la comunicación parámetro , la inhibición inversa , reinicio anormal, reinicio anormal, la salida de frecuencia digital, sueño / la función de reactivación , selecciones de fuentes de frecuencia
Función de protección sobre-voltaje, sobre-corriente, bajo voltaje, sobrecarga, sobrecarga, sobrecalentamiento, electrónica termal, fallo de tierra
Método de enfriamiento Ventilación forzada
